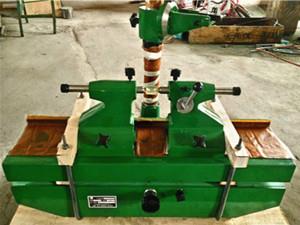

齒輪跳動檢查儀檢測齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的發動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭時行為。檢查時，將裝在芯軸上的被檢查齒輪，因定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次插入齒輪的齒間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。

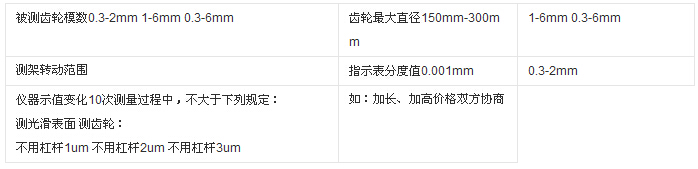

齒輪跳動儀的參數：
